CAVEL SAT703N CAVO 6,8 MM. NERO BOBINA 100 MT.

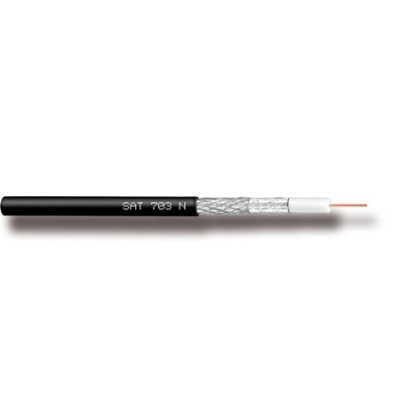

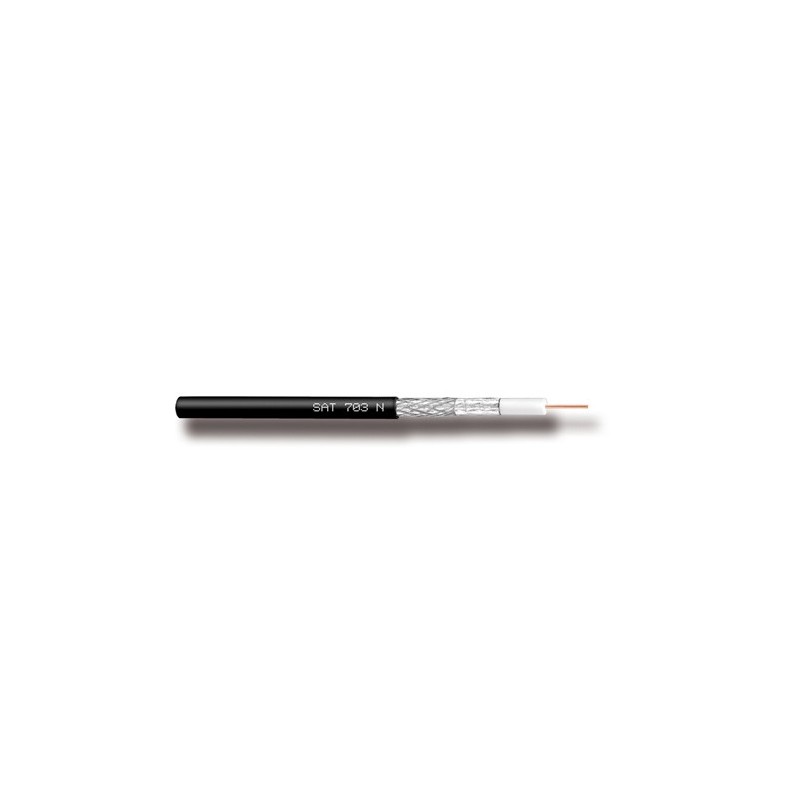

Cavel SAT703N 6,8mm nero in bobina da 100 mt.

Guarantee safe & secure checkout



Politiche per le spedizioni



Politiche per i resi

Cavel SAT703N 6,8mm nero in bobina da 100 mt.

PARAMETRI COSTRUTTIVI.
Conduttore interno in rame rosso mm 1,13.
materiale Cu.
Dielettrico Ø mm 4,80.
materiale PEG.
Nastro materiale APA.
Treccia materiale CuSn.
Copertura ottica treccia % 45.
Diametro sopra Treccia Ø mm 5,12.
Guaina esterna Ø mm 6,6.
materiale PVC.

PARAMETRI MECCANICI
Peso del rame kg/km 14,4.
Peso del cavo kg/km 39,5.
Min raggio di curvatura x 1/n mm 35/70.
Massima forza di trazione N 150.

PARAMETRI ELETTRICI.
Impedenza Ohm 75±3@200 MHz.
Capacità (@1kHz) pF/m 52 ± 2.
Velocità di propagazione % 85.
Attenuazioni (a 20°C).
a 5 MHz db/100m 1,6.
a 10 MHz db/100m 2,1.
a 30 MHz db/100m 3,2.
a 50 MHz db/100m 4,1.
a 200 MHz db/100m 7,9.
a 300 MHz db/100m 9,8.
a 470 MHz db/100m 12,4.
a 862 MHz db/100m 17,1.
a 1000 MHz db/100m 18,5.
a 1750 MHz db/100m 24,9.
a 2150 MHz db/100m 27,9.
a 2400 MHz db/100m 29,6.
a 3000 MHz db/100m 33,4.
Perdite di riflessione strutturali (SRL) .
a 5 - 470 MHz dB>30.
a 470 - 1000 MHz dB >28.
a 1000 - 2000 MHz dB >26.
a 2000 - 3000 MHz dB >22.
Impedenza di trasferimento (Zt) .
5 - 30 MHz mOhm/m 15.
Attenuazione di schermatura (SA) Classe B.
a 30 - 1000 MHz dB >80.
a 1000 - 2000 MHz dB >80.
a 2000 - 3000 MHz dB >70.
Resistenza conduttore interno Ohm/km 18,0 / 22,0.
Resistenza di loop Ohm/km 40,0.
Tensione di isolamento guaina kV 3,0.
Corrente massima (Ieff) A 8a Norma EN 50117-2-4.

Lunghezza matassa 100mt.
Il prezzo indicato e' al metro.
Mettere nel carrello 100 unità.
