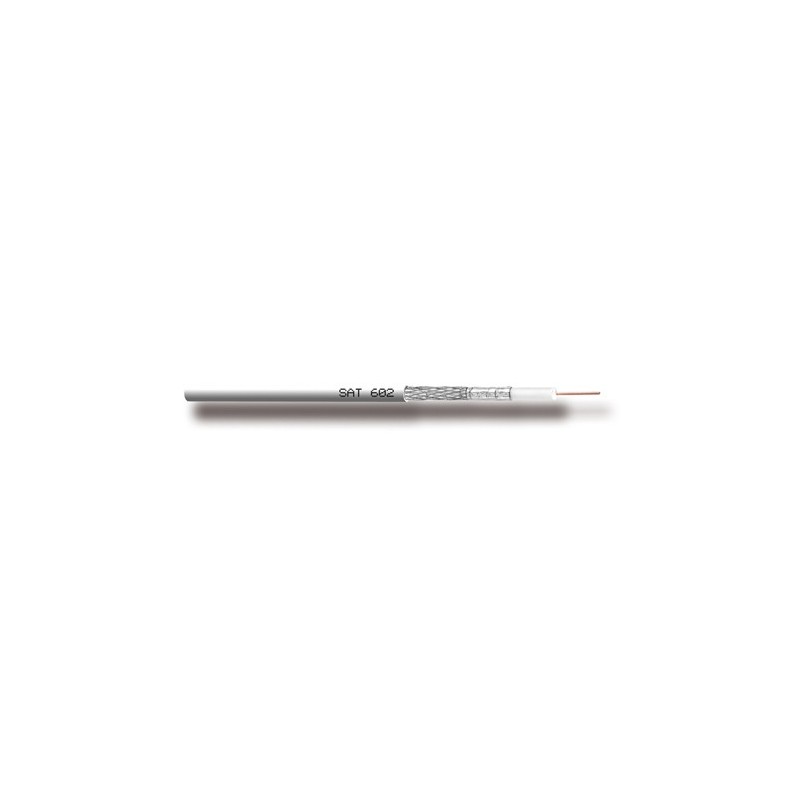

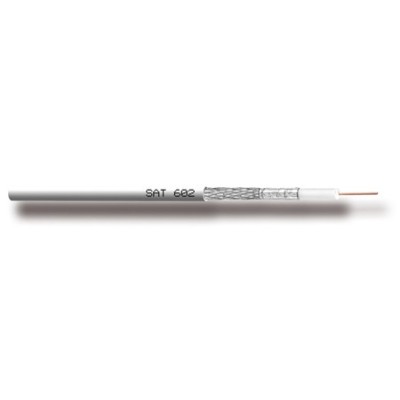

CAVEL CAVO SAT/602 medio
    CAVEL CAVO SAT/602 medio

CAVEL CAVO SAT/602 medio

Cavel SAT602 6 mm in bobina da 100 mt.

Guarantee safe & secure checkout



Politiche per le spedizioni



Politiche per i resi

Cavel SAT602 6 mm in bobina da 100 mt.

PARAMETRI COSTRUTTIVI.
Conduttore interno in rame rosso mm 1.
Materiale Cu.
Dielettrico Ø mm 4,30.
Materiale PEG.
Nastro materiale APA.
Treccia materiale CuSn.
Copertura ottica treccia % 40.
Diametro sopra Treccia Ø mm 4,62.
Guaina esterna Ø mm 6.
Materiale PVC.
PARAMETRI MECCANICI.
Peso del rame kg/km 11,4.
Peso del cavo kg/km 32,4.
Min raggio di curvatura x 1/n mm 30/60.
Massima forza di trazione N 120.
Carico d'Incendio MJ/km 507.
kWh/km 141.
PARAMETRI ELETTRICI.
Impedenza Ohm 75±3@200 MHz.
Capacità (@1kHz) pF/m 52 ± 2.
Velocità di propagazione % 85.
Attenuazioni (a 20°C).
a 5 MHz db/100m 1,8.
a 10 MHz db/100m 2,3.
a 30 MHz db/100m 3,6.
a 50 MHz db/100m 4,6.
a 200 MHz db/100m 8,9.
a 300 MHz db/100m 11,0.
a 470 MHz db/100m 13,9.
a 862 MHz db/100m 19,1.
a 1000 MHz db/100m 20,6.
a 1750 MHz db/100m 27,8.
a 2150 MHz db/100m 31,0.
a 2400 MHz db/100m 32,9.
a 3000 MHz db/100m 37,1.
Perdite di riflessione strutturali (SRL).
a 5 - 470 MHz dB>30.
a 470 - 1000 MHz dB>28.
a 1000 - 2000 MHz dB>26.
a 2000 - 3000 MHz dB>22.
Impedenza di trasferimento (Zt).
5 - 30 MHz mOhm/m 2.
Attenuazione di schermatura (SA) Classe B.
a 30 - 1000 MHz dB>75.
a 1000 - 2000 MHz dB>90.
a 2000 - 3000 MHz dB>75.
Resistenza conduttore interno Ohm/km 22,5 / 26,0.
Resistenza di loop Ohm/km 48,5.
Tensione di isolamento guaina kV 3,0.
Corrente massima (Ieff) A 6.
a Norma EN 50117-2-4.

Lunghezza matassa 100mt.
Il prezzo indicato e' al metro.
Mettere nel carrello 100 unità.
56-0320
