KSENIA MODULO CONNESSIONE BUS-HUB

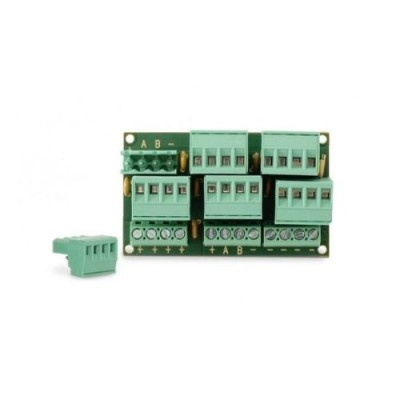

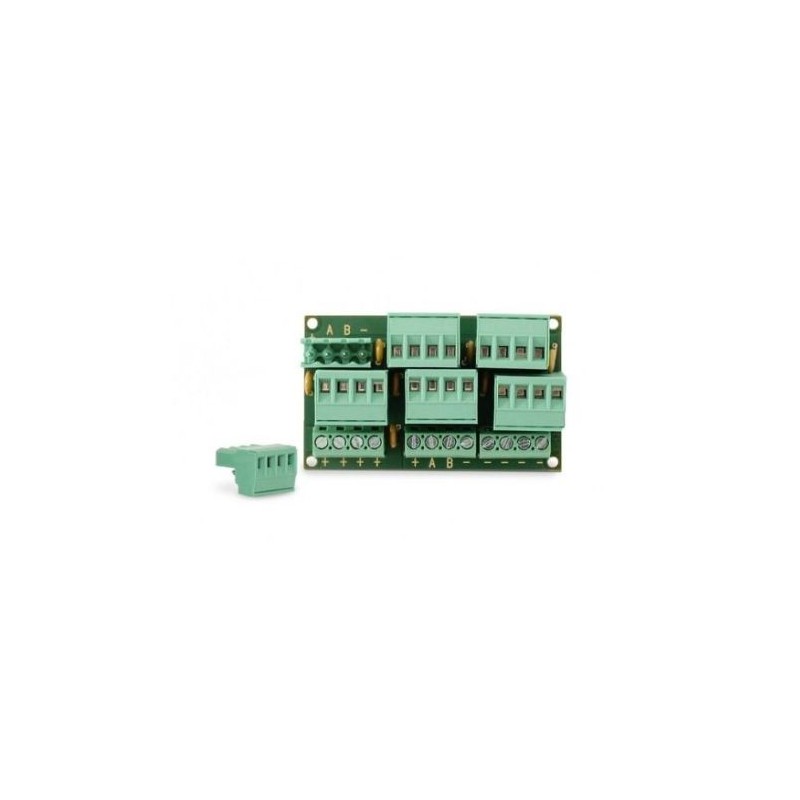

Il modulo BUS Hub è una scheda di dimensioni estremamente compatte, 70x45mm, che consente di effettuare velocemente dei cablaggi e le relative manutenzioni.
Esso, infatti, si collega al BUS della centrale e dispone di 6 morsettiere estraibili a cui possono essere collegati 6 rami distinti di BUS. Ogni ramo di BUS ha il positivo di alimentazione protetto con un fusibile termico autoripristinante da 0,5A.
Inoltre, sono presenti altri 4 morsetti per il collegamento di positivi di alimentazione (anche essi protetti da un fusibile da 0,5A) e da 4 morsetti per il collegamento dei negativi.
Il modulo BUS Hub è collegato alla centrale lares mediante la morsettiera M2. Il modulo si alimenta direttamente dalla centrale.
E provvisto di 4 piedini di supporto per installazione nel contenitore metallico o plastico dove si trova la scheda madre della centrale lares oppure su barra DIN
